紅外氣體相關濾波檢測技術 GFC

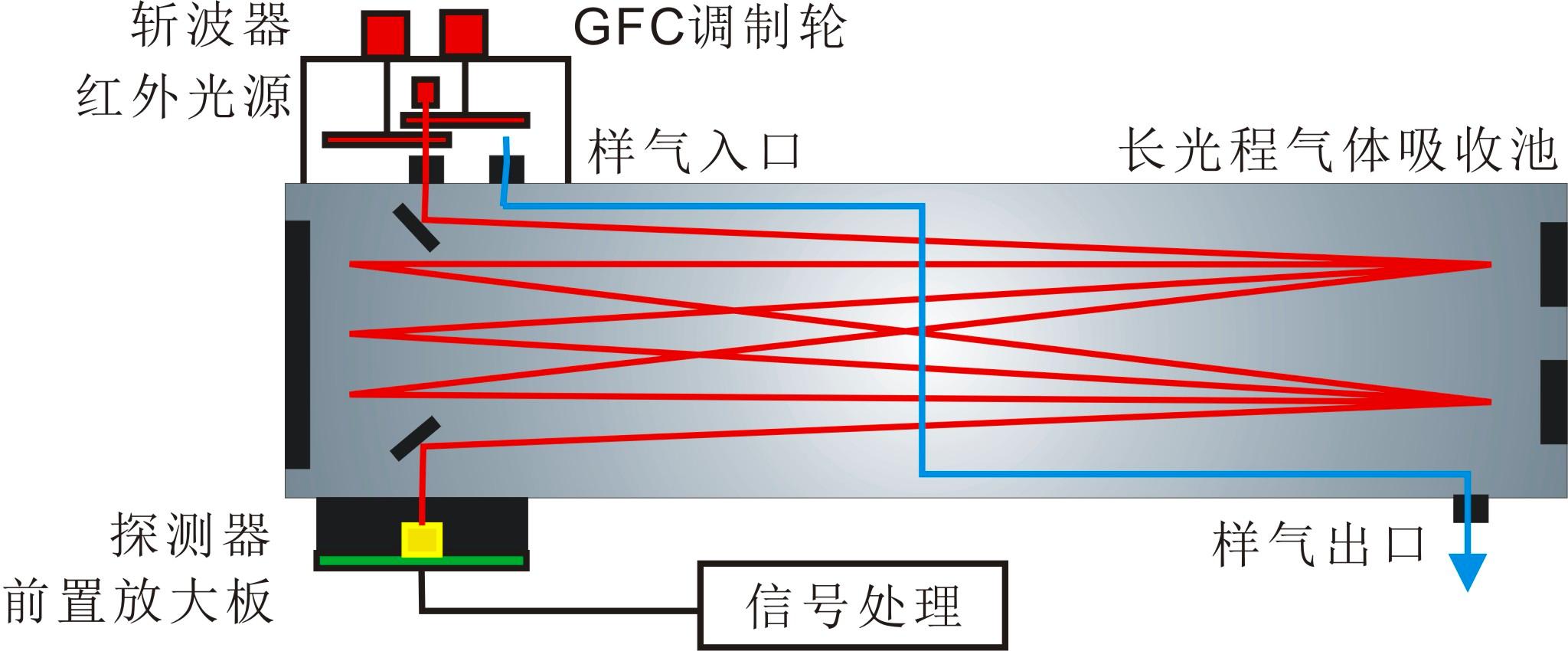

GFC(Gas Filter Correlation)的技術(shu)原理，濾(lv)波氣(qi)室輪(lun)上裝有2個(ge)濾(lv)波氣(qi)室，其中一個(ge)是分析氣(qi)室，充入(ru)氮氣(qi)，另外一個(ge)是參(can)比(bi)氣(qi)室，充入(ru)高濃度的待測組分氣(qi)體。兩種濾(lv)波氣(qi)室間(jian)隔設置，當(dang)濾(lv)波氣(qi)室輪(lun)在馬達(da)驅動下旋轉時(shi)，分析氣(qi)室和參(can)比(bi)氣(qi)室輪(lun)流進入(ru)光路(lu)系統，形成時(shi)間(jian)上分割的測量、參(can)比(bi)雙光路(lu)。

當(dang)分(fen)析氣室進入(ru)光(guang)(guang)(guang)(guang)路時，由于(yu)分(fen)析氣室中充(chong)的是氮氣，對紅外光(guang)(guang)(guang)(guang)不吸(xi)收的，光(guang)(guang)(guang)(guang)束全(quan)部通(tong)過，進入(ru)光(guang)(guang)(guang)(guang)路系(xi)統形(xing)成(cheng)測量(liang)光(guang)(guang)(guang)(guang)路。當(dang)參比(bi)氣室進入(ru)光(guang)(guang)(guang)(guang)路時，由于(yu)參比(bi)氣室中充(chong)的是待測組分(fen)氣體，紅外光(guang)(guang)(guang)(guang)中的特征吸(xi)收波長部分(fen)幾乎被完(wan)全(quan)吸(xi)收，其余部分(fen)進入(ru)光(guang)(guang)(guang)(guang)路系(xi)統形(xing)成(cheng)參比(bi)光(guang)(guang)(guang)(guang)路。

光源發出的紅外光中能被待測組分吸收的僅僅是一小部分，為了提高儀器的選擇性，加入了窄帶干涉濾光片，其通帶中心波長選擇在待測組分的特征吸收峰上，只有特征吸收波長附近的一小部分的紅外光能通過濾光片進入測量氣室。接收氣室是一個光錐縮孔，其作用是將光路中的紅外光全部會聚到檢測元件上。根據測量氣室和參比氣室信號，從而反演出待測氣體濃度。

技術優勢：

（1）方法檢測精(jing)度高、抗干擾(rao)能力強(qiang)。

（2）檢(jian)測氣(qi)體(ti)種類全(quan)面，能夠實現多種氣(qi)體(ti)的(de)同時檢(jian)測。
