1、性能高(gao)性(xing)能：紅(hong)外光學檢(jian)測技術，可以實現(xian)高(gao)精(jing)度烷烴類氣(qi)體的(de)分析。
快(kuai)響應：光(guang)學檢(jian)測(ce)屬于連續無損檢(jian)測(ce)，可以更好的獲得連續數據，避(bi)免(mian)漏油氣層。
長壽命：無需耗材，壽命最長可達5-8年，綜合使用成本更低。
2、易用性
相對于(yu)氣象色譜類的(de)檢測設(she)備，我們(men)的(de)光(guang)學設(she)備無需任何耗(hao)材以及輔(fu)助(zhu)設(she)備，一個單(dan)獨的(de)機箱即(ji)可完成氣測錄井的(de)工(gong)作。
同時(shi)該設備也可以很方便的(de)改裝成便攜設備，適(shi)用于很多現場的(de)簡易錄井。
高清大屏觸摸操作，無物理按鍵，用戶單手即可操作。
3、兼容性
多(duo)接口(kou)匯(hui)集一身：更多(duo)類型的(de)對外輸出(chu)接口(kou)，客戶(hu)可以根據需求自行選擇(ze)。
氣嘴：快(kuai)擰接(jie)口(kou)是快(kuai)速連接(jie)的常用接(jie)口(kou)，客戶更容(rong)易替換已有(you)產(chan)品。
界面：UI設計更簡潔，力爭讓現場人員實現傻瓜式(shi)操(cao)作方式(shi)。
檢測氣體 | CH4 | C2+ |
檢測原(yuan)理 | 非(fei)分(fen)光(guang)紅外(wai)（NDIR） | 非分光紅(hong)外（NDIR） |
檢測范圍 | 0-100% | 0-50% |
分辨率 | 0.01% | 0.01% |
進氣方法 | 連續 flow |
氣體流量 | 0.7 ... 1.5 l/h |
預熱時間 | < 2 min (冷啟(qi)動) |
運行電壓 | AC220V 50Hz 65W |
輸出信號 | RS-232數字輸(shu)出、4-20mA模擬輸(shu)出 |
使用溫度 | 5°C ... 55°C |
響應時間 | < 5 s |
精度 | < +- 2% |
重復性誤差 | < +- 2% |
外殼尺寸 | 19寸3U上架(jia)（133*440*300），安裝孔位482.6 |
重量 | 10kg |
顯示 | 7寸(cun)電容型觸摸屏 |
*具體產品可能會有細微(wei)偏差(cha) | 工作在溫(wen)度25℃和1013 mbar 測試數據(ju)
1-技術原理
不同物質對不同的波長的紅外光輻射吸收程度是不一樣的，因此當紅外光輻射照射到樣品物質時，相應波長的紅外光能被樣品選擇吸收而減弱，于是形成了特征吸收，其吸收關系服從朗伯--比爾(Lambert-Beer)吸收定律
2-光學結構
傳感器由光(guang)源、鍍(du)金氣(qi)室、窗片、紅外探測(ce)器等光(guang)學組件(jian)構成，
光源發出的紅外光窗片進入氣室，光分別穿透氣體后由紅外探測器接收。通過對信號進行分析，可以得出氣體中相關組分的濃度
3-吸收光譜
分析儀內部安裝了兩只紅外氣體傳感器分別進行甲烷和C2+的檢測，甲烷的吸收峰1.65um，C2+的吸收峰1.85um，由于二者之間有一定的吸收重合，我們通過算法區分講兩者之前的交叉干擾做到最低。
4-結構設計
為了讓分析儀具有很好的維護性，我們選擇了GW-3000B系列的小型傳感器，并采用了模塊化的設計，統一由我們的Gainway-ConV來進行控制。單獨模塊出現故障可直接進行更換，極大縮短了維護的周期，同時客戶可以在現場進行更換不用整機返廠。
5-用戶界面
敢為科技(ji)的(de)(de)軟件設(she)(she)計的(de)(de)原則都是讓(rang)用戶(hu)(hu)使用更便(bian)捷，更友好(hao)。在UI界面上，分析儀的(de)(de)用戶(hu)(hu)可以非常容(rong)易的(de)(de)在看到(dao)走勢圖(tu)(tu)，光(guang)譜圖(tu)(tu)，濃(nong)度讀書等等，同(tong)時用戶(hu)(hu)不(bu)常用的(de)(de)功能我們(men)也細心(xin)的(de)(de)將他們(men)放置(zhi)在設(she)(she)置(zhi)或(huo)者幫助里面。

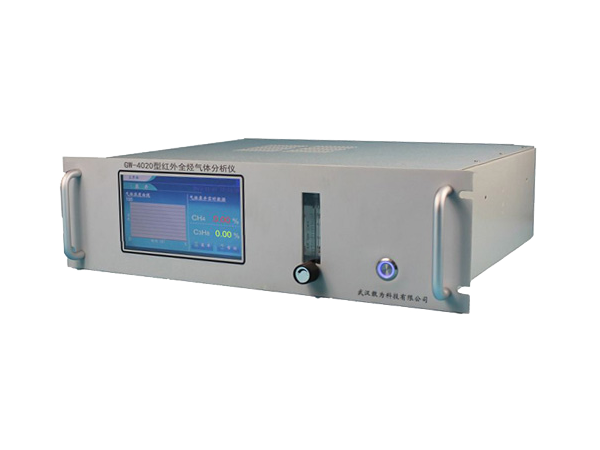

GW-4020系列紅外全烴氣體分析儀，是本公司針對石油氣、天然氣、煤層氣、頁巖氣等清潔能源的開采而專門開發的高精度光學氣體分析儀。相對于氣象色譜等傳統設備，該分析儀成本更低，使用更便捷；相對于電化學分析儀，光學設備具有更高的精度，以及更長的壽命等特點。
產品(pin)主要用于以下場合：
● 天然氣、煤(mei)層氣、頁巖氣檢測；
● 油氣錄井；
● 天然(ran)氣管道檢測等。
